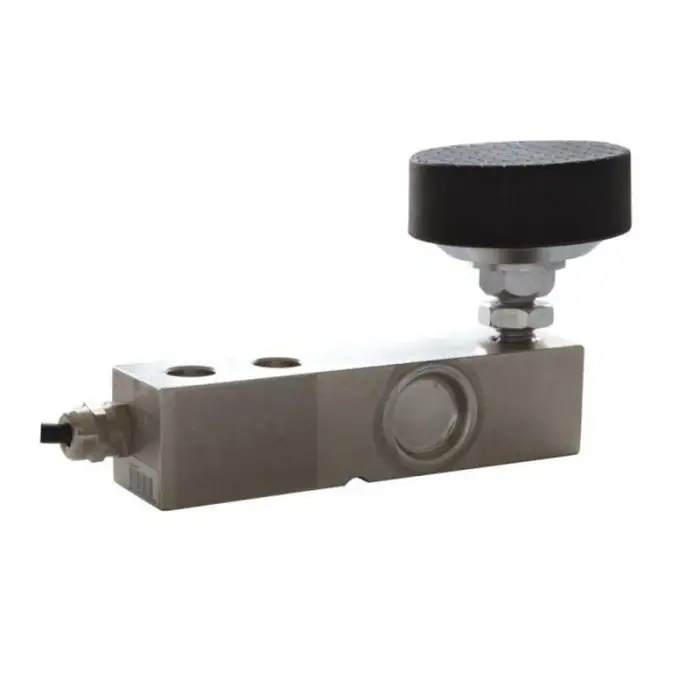

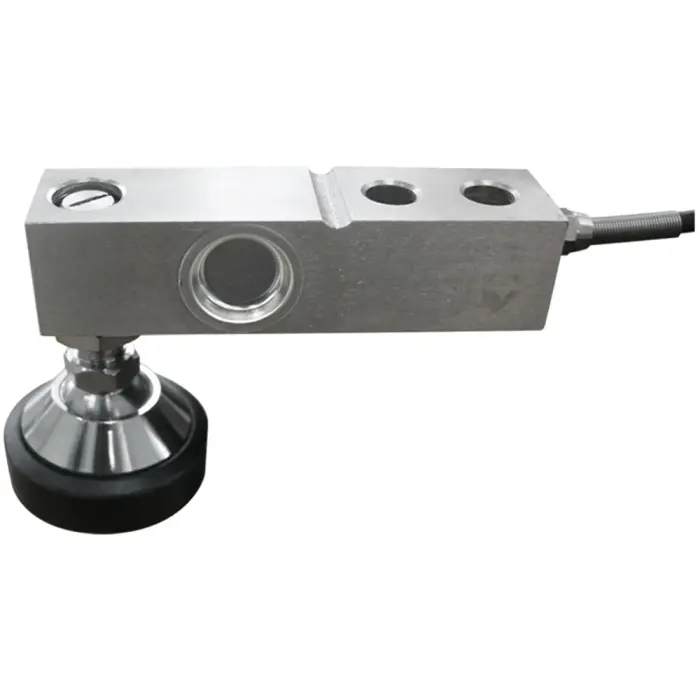

Loadcell analog SQB

Thông số

• Tải trọng: 200kg, 500kg, 1 tấn, 2 tấn
• Kích thước nhỏ, độ nhạy cao và có tính ổn định lâu dài
• Độ phân giải: 3.0± 0.003mV/V
• Điện trở đầu vào: 400± 20 Ω
• Điện trở đầu ra: 352± 3 Ω
• Nhiệt độ hoạt động: -10˚C - 40˚C
• Quá tải an toàn: 150% F. S
• Khả năng chống xô lệch và va đập tốt
• Ứng dụng: cân bàn, cân sàn, cân đóng bao và các loại cân chuyên dụng khác.

Cách lắp đặt và sử dụng loadcell SQB dạng thanh

• Loadcell SQB có 5 dây tương ứng với các màu: Đỏ, đen, xanh, Trắng, Tím. Các dây của loadcell được đấu vào hệ thống cân như sau:
• Đỏ - Dương nguồn ( EX+)
• Đen - Âm nguồn ( EX-)
• Xanh - Dương tín hiệu ( Sig+)
• Trắng - Âm tín hiệu ( Sig-)
• Tím - Trống nhiễu ( Shi)
